パラアラミド vs. メタアラミド: 用途に適した繊維の選択
アラミド繊維は商業的に重要な 2 つのファミリーに分かれており、それらの違いは単に化学的なものではなく、完成した布地がどのような性能範囲を達成できるかを決定します。パラアラミド（ケブラー®やトワロン®に代表される）は、ポリマー鎖を繊維軸に沿って整列させ、 同じ重さの鋼鉄の約5倍の引張強さ 弾道衝撃に対する優れた耐性。メタアラミド (Nomex® に代表される) は、優れた熱安定性と難燃性を優先して引張強度を犠牲にするキンクチェーン配置を採用しており、約 370 °C 未満の温度でも溶けたり垂れたりしません。
評価する購入者向け 高性能アラミド繊維クロス 、この区別により、最初から仕様に関する会話が形成されます。防弾パネル、耐切創手袋、構造複合材補強材はパラアラミドの領域です。近接スーツ、200 °C 以上で動作する工業用フィルターバッグ、防火が主な役割を担う航空機の内装パネルには、メタアラミド構造がより適切に機能します。熱的要求と機械的要求の両方を同時に満たす必要がある場合には、両方の繊維タイプを組み合わせたハイブリッド織りも利用できます。
どちらの繊維タイプも広範な耐紫外線性を備えていないため、長期間の屋外暴露はどちらのファミリーでも引張特性を低下させます。そのため、屋外での長期使用を目的としたアラミド製品では、保護コーティングまたは二次ラミネートが標準的な方法です。 Jiaxing Jiete New Materials Co., Ltd. は、コーティング機械ラインを通じてこれらの要件に対応し、プロセスを外部委託することなく、アラミドベースの基材に直接表面処理を適用できるようにしています。
織り構造と複合補強材の性能に対するその影響
アラミド布を樹脂マトリックス複合材料の補強層として使用する場合、織り構造が完成したラミネート全体に荷重がどのように分散されるかを直接制御します。平織りは糸間の接触を最大限に高め、レイアップ中に優れた寸法安定性を提供するため、生地が束ねることなく適合する必要がある複雑な湾曲形状に適しています。ツイル織りは、ドレープ性を向上させ、繊維の体積分率を高めるために、ある程度の寸法安定性を犠牲にし、これにより、平らなパネルまたは緩やかな輪郭のパネルの面内機械的特性が向上します。

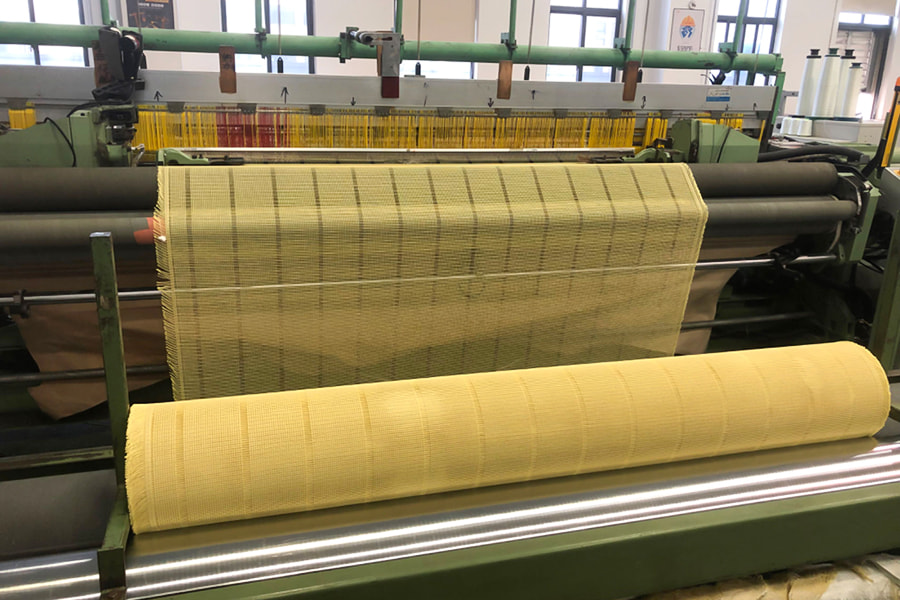

メッシュ形式のアラミド生地は独特のカテゴリーを表します。閉じた織りではなく、開いた格子構造が各交点で樹脂バインダーで固定されています。この形式は、単独で耐荷重ではなく、セメント質または熱可塑性マトリックス内の亀裂の橋渡しと引張補強が主な必要性である場合に使用されます。開放構造により、ホストマトリックスが繊維ネットワークに浸透してカプセル化され、強化材とマトリックスの間に強力な機械的連動が生じます。
| 織り形式 | ドレープ性 | 繊維体積分率 | 主な用途 |
| 平織り | 中等度 | 中等度 | 複雑な曲面をもつ積層板、保護パネル |
| ツイル織り | 高 | 高er | フラット構造パネル、高性能スポーツ用品 |
| オープンメッシュ/グリッド | 非常に高い | より低い（設計による） | マトリックス強化、複合材の亀裂抑制 |
一般的なアラミド布の織り形式とその複合強化特性の比較
設計段階で正しい形式を指定すると、コストのかかるやり直しを回避できます。たとえば、セメント質の用途でメッシュ補強材を平織りに置き換えると、マトリックスの浸透が損なわれ、複合材に亀裂を架橋する能力を与える結合面積が減少します。
熱保護基準と材料選択におけるその意味
アラミド布で作られた防護服および防護具は、規制産業に導入する前に、特定の試験基準に照らして評価する必要があります。ヨーロッパでは、EN ISO 11612 が耐熱および炎防護服を管理しており、複数の性能レベルで生地を分類しています。A (火炎伝播の制限)、B (対流熱)、C (輻射熱)、D (溶融アルミニウムの飛沫)、E (溶融鉄の飛沫)、および F (接触熱)。鋳物工場での作業に使用される衣服には、単純に広範な「耐火性」を謳うだけでなく、これらの評価を組み合わせる必要があります。
北米では、NFPA 2112 と NFPA 70E がそれぞれフラッシュ火災とアークフラッシュ保護のベンチマークを設定しています。 NFPA 2112 に基づく主要なパフォーマンス指標は次のとおりです。 熱伝達性能 (HTP) 値 — 生地を通って着用者に伝達される入射熱エネルギーの量 — cal/cm² で表されます。 6.0 cal/cm² 未満の HTP 値を達成した生地は、NFPA 2112 認証の対象となります。生地重量が 150 ～ 200 g/m² の範囲のメタアラミド生地は通常このしきい値を満たしますが、より重い構造ではリスクの高い環境でも追加のマージンが得られます。
保護用途にアラミド生地を調達する購入者は、一般的なブランド認証ではなく、購入する特定の生地構造に関連付けられた完全な認証文書を常に要求する必要があります。生地の重量、糸の線密度、仕上げ処理はすべてテストの結果に影響するため、1 つの構造に対して発行された証明書が、同じ製品ファミリーの軽量または仕上げの異なるバリエーションを自動的にカバーするわけではありません。
加工上の考慮事項: 切断、接合、および長期保管
アラミド繊維は、その高い靭性と低い圧縮率のため、従来のハサミや回転刃で切断するのが難しいことで知られています。工業用切断 高性能アラミド繊維クロス 通常、標準的なスチールではなくセラミックコーティングまたはカーバイドのシャーブレードを使用するか、機械的剪断ではなく局所的な振動によって糸を切断する自動超音波切断システムを使用して実行されます。レーザー切断は薄い生地には効果的ですが、適切な換気が必要な燃焼副生成物が生成され、エッジがわずかに硬化して複合材料用途での樹脂の浸み出しに影響を与える可能性があります。
完成したアラミド製品の縫い目の完全性も明確な課題です。製織時の糸の動きに寄与する低い表面摩擦により、標準的な本縫い縫い目は衝撃荷重下で引き抜けやすくなります。 高強力アラミド糸を使用したダブルステッチの縫い目 可能であれば、接着されたシームテープが耐荷重用途の業界標準です。フィルターパネルなどの非構造用途の場合は、耐熱ポリエステル糸を使用した従来のステッチが許容され、よりコスト効率が高くなります。
アラミドの場合、ほとんどの工業用繊維よりも保管条件が重要です。パラアラミド生地とメタアラミド生地はどちらも大気中の湿気を吸収するため、完全乾燥状態と比較して飽和時の引張特性が最大 15% 低下します。ロールは、密封されたポリエチレン包装で水平に、紫外線源から離れ、相対湿度 60% 未満で保管してください。当社では、10 年以上にわたって当社の生産ワークフローに組み込まれた慎重な在庫管理の実践を反映して、輸送中や倉庫保管中に繊維の状態を維持できるよう、すべてのアラミド生地ロールを密封包装で供給しています。
